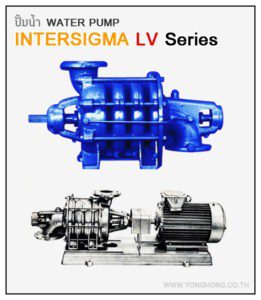

INTERSIGMA L-V Series ปั๊มหอยโข่ง

Name: INTERSIGMA L-V Series ปั๊มหอยโข่ง - waterpumpmart.com
Brand: INTERSIGMA

ปั๊มน้ำหอยโข่ง INTERSIGMA รุ่น L-V Series ปั๊มน้ำหลายใบพัด เป็นสินค้านำเข้าจากประเทศเช็ก ที่ใช้สำหรับน้ำสะอาด ไม่มีเศษตะกอน เหมาะสำหรับงานที่ต้องการส่งสูง หรือส่งไกลหรือต้องการอัตราการไหลของน้ำปริมาณมาก สามารถทนอุณหภูมิน้ำได้ 80 องศา ส่วนใหญ่นิยมใช้กับอาคารสูงใหญ่ โรงงานอุตสาหกรรม งานดับเพลิง งานเกษตร งานชลประทานสปริงเกอร์

ตารางแปลงหน่วย

นโยบายตัวอย่าง: กรุณาติดต่อเราเพื่อสอบถามข้อมูลเกี่ยวกับนโยบายตัวอย่างของเรา

หมวดหมู่ : ปั๊มน้ำดีและอุปกรณ์ แท็ก : งานเกษตรกรรม, ระบบชลประทาน, ระบบดับเพลิง, ระบบประปา, โรงงานอุตสาหกรรม Brand: INTERSIGMA

INTERSIGMA L-V Series ปั๊มหอยโข่ง

ปั๊มน้ำหอยโข่งCentrifugal Water Pump ยี่ห้อ INTERSIGMA รุ่น L-V Series เป็นเครื่องสูบน้ำชนิดหอยโข่งแบบหลายใบพัด (ปั๊มน้ำหลายใบพัด) สำหรับน้ำสะอาด ที่ไม่มีตะกอนต่างๆ เหมาะที่จะใช้กับงานสูบน้ำที่มีระยะทาง และแรงดันค่อนข้างสูง ต้องการอัตราการไหลของน้ำปริมาณมาก สามารถรองรับอุณหภูมิของน้ำได้ถึง 80 องศาเซลเซียส มีขนาดท่อทางสูบและจ่ายให้เลือกตั้งแต่ 80-125 มิลลิเมตร และจำนวนใบพัดที่ใช้งานมีให้เลือกตั้งแต่ 3-6 ใบ

ปั๊มน้ำหอยโข่ง Intersigma รุ่น L-V Series เหมาะสำหรับ

• ปั๊มน้ำหลายใบพัด ที่ใช้ในงานสูบน้ำดับเพลิง
• งานสูบน้ำในระบบประปาหมู่บ้าน
• งานระบบสุขาภิบาล
• งานสูบน้ำในโรงงานอุตสาหกรรมอาหาร
• งานระบบสปริงเกอร์

SPECIFICATIONS

Model	Number	Flow	Delivery	Power	Speeds	Flanges	discharge	Weight
	of slages	Capacity Q	Head H	Input	n	suction	discharge	Range 1 m
	of slages	(l.s1)	O	(kW)	(R.P.M)	DM/PN	DN/PN	(kg)
L-VA4-D	*3	10	28	4.4	1450	80/10	80/10	83
	*3	13.3	23	5.2				83
	3	10	42	6.6				104
	3	13.3	35	7.8				104
	4	10	56	8.8				125
	4	13.3	46	10.4				125
	5	10	70	11				146
	5	13.3	58	13				146
	6	10	83	13.2				169
	6	13.3	70	15.6				169
	7	10	97	15.4				188
	7	13.3	81	18.2				188
L-VN4-D	*3	11.7	28	5.1	1450	100/10	100/16	83
		14.2	26	5.7
		16.5	23	6.1
	3	11.7	42	7.7				104
		14.2	39	8.6
		16.5	35	9.2
	4	11.7	56	10.2				125
		14.2	52	11.4
		16.5	46	12.2
	5	11.7	70	12.8				146
		14.2	65	14.3
		16.5	58	15.3
	6	11.7	84	15.3				167
		14.2	78	17.1
		16.5	69	18.3
	7	11.7	98	17.9				188
		14.2	91	20
		16.5	81	21.4
	8	11.7	108	20.4				209
		14.2	100	22.6
		16.5	90	23.8
L-VN5-01	2	25	49	16	1450	125/10	125/10	190
	2	33.5	42	19.2				190
	3	25	73	24				230
	3	33.5	63	28.8				230
	4	25	98	32				270
	4	33.5	84	38.4				270

Intersigma L-V Series Specifications

INTERSIGMA L-V Series L-VA4-D,L-VN4-D,L-VN5-D-01

Model	Number of slages	Flow Capacity Q	Delivery Head H	Power Input	Speeds n	Flanges suction	discharge	Weight Range 1 m
Model	Number of slages	(l.s1)	O	(kW)	(R.P.M)	DM/PN	DN/PN	(kg)
INTERSIGMA L-VA4-D	*3	10 13.3	28 23	4.4 5.2	1450	80/10	80/10	83
	3	10 13.3	42 35	6.6 7.8				104
	4	10 13.3	56 46	8.8 10.4				125
	5	10 13.3	70 58	11 13				146
	6	10 13.3	83 70	13.2 15.6				169
	7	10 13.3	97 81	15.4 18.2				188
INTERSIGMA L-VN4-D	*3	11.7 14.2 16.5	28 26 23	5.1 5.7 6.1	1450	100/10	100/16	83
	3	11.7 14.2 16.5	42 39 35	7.7 8.6 9.2				104
	4	11.7 14.2 16.5	56 52 46	10.2 11.4 12.2				125
	5	11.7 14.2 16.5	70 65 58	12.8 14.3 15.3				146
	6	11.7 14.2 16.5	84 78 69	15.3 17.1 18.3				167
	7	11.7 14.2 16.5	98 91 81	17.9 20 21.4				188
	8	11.7 14.2 16.5	108 100 90	20.4 22.6 23.8				209
INTERSIGMA L-VN5-D-01	2	25 33.5	49 42	16 19.2	1450	125/10	125/10	190
	3	25 33.5	73 63	24 28.8				230
	4	25 33.5	98 84	32 38.4				270

Intersigma L-V Series Dimensions

INTERSIGMA L-V Series L-VA4-D,L-VN4-D,L-VN5-D-01

Dimension Table A01

Model	ST.	A	B	C	Dv		Dvr	dv	Ev	Ds
					DN	PN				DN	PN
L-VA4-D	3	250	350	145	80	20	160	4×18	22	80	10
	4		420
	5		490
	6		560
	7		630
L-VN4-D	3		350		100	10	180	8×18		100	10
	4		420
	5		490
	6		560
	7		630
	8		700
L-VN5-D-01	2	284	357	198	125	10	210	8×18	24	125	10
	3		457
	4		557

Dimension Table A02

Model	Dsr	ds	Es	F	G	H	J	K	L	M
L-VA4-D	160	4×18	22	330	70	220	130	180	280	320
					140
					210
					280
					350
L-VN4-D	180	8×18			70
					140
					210
					280
					350
					420
L-VN5-01	210	8×18	24	313.5	100	300	175	250	380	450
					200
					300

Dimension Table A03

Model	N	O	P	R	S	Ta	Tb	Ua	a	b	c	l
L-VA4-D	745	14	65	65	50	40	25	20	38.3	10	35	65
	815
	885
	955
	1025
L-VN4-D	745	14	65	65	50	40	25	20	38.3	35	35	65
	815
	885
	955
	1025
	1095
L-VN5-D-01	839	18	90	85	75	45	42.5	20	43.1	12	40	70
	939
	1039
