EBARA CDA Series ปั๊มน้ำหอยโข่ง
ปั๊มน้ำหอยโข่ง EBARA รุ่น CDA Series ถูกออกแบบมาให้รองรับการใช้งานที่หลากหลาย ไม่ว่าจะเป็นระบบจ่ายน้ำทั่วไป ระบบ booster pump สำหรับบ้านหรืออาคารสูง การล้างทำความสะอาดในโรงงาน หรือใช้ในอุตสาหกรรมที่ต้องการการไหลเวียนของน้ำที่สม่ำเสมอและมีแรงดันน้ำสูงอย่างมีประสิทธิภาพ
นโยบายตัวอย่าง: กรุณาติดต่อเราเพื่อสอบถามข้อมูลเกี่ยวกับนโยบายตัวอย่างของเรา
ปั๊มน้ำหอยโข่ง EBARA CDA Series เป็นปั๊มแบบเหล็กหล่อใบพัดคู่ (Twin Impeller) ที่ถูกพัฒนาให้เหมาะสำหรับระบบ Booster Pump System ที่ต้องการแรงดันสูงและความไหลเวียนคงที่ ตัวเครื่องมีขนาดกะทัดรัด แข็งแรง ติดตั้งง่ายแม้ในพื้นที่จำกัด เหมาะสำหรับการใช้งานในอุตสาหกรรม ระบบน้ำเกษตร ระบบน้ำประปา หรือแม้แต่การใช้งานใน Booster Pump สำหรับบ้าน ที่ต้องการเพิ่มแรงดันน้ำอย่างสม่ำเสมอ
| PUMP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Liquid Handled | Type of liquid | Clean water | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Temperature [°C] | min. +5 max. +40 (CDA 0.75 – 1.00) max. +90 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maximum working pressure [MPa] | 0.6 (CDA 0.75-1.00) 1.0 (CDA 1.50-2.00-3.00-4.00-5.50) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Construction | Impeller | Twin closed type | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Shaft seal type | Mechanical seal | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bearing | Sealed ball bearing | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pipe Connection | Suction | G1 (CDA 0.75-1.00) UNI ISO 228 G1¼ (CDA 1.50-2.00-3.00) UNI ISO 228 G1½ (CDA 4.00-5.50) UNI ISO 228 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Discharge | G1 (CDA 0.75-1.00-1.50-2.00-3.00) UNI ISO 228 G1¼ (CDA 4.00-5.50) UNI ISO 228 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Material | Casing | Cast iron | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Impeller | PPE+PS glass fibre reinforced (CDA 0.75-1.00) Brass (CDA 1.50 – 2.00-3.00-4.00-5.50) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Casing cover | AISI 304 (CDA 0.75-1.00) Cast iron built-in the motor bracket (CDA 2.00-3.00-4.00-5.50) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Shaft seal | Ceramic/Carbon/NBR | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Shaft | AISI 303 (CDA 0.75-1.00-1.50-2.00-3.00) AISI 304 (CDA 4.00-5.50) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bracket | Aluminium (CDA 0.75-1.00) Cast iron (CDA 1.50-2.00-3.00-4.00-5.50) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Applicable standard of test | ISO 9906:2012 – Grade 3B | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MOTOR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | Electric – TEFC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Single Phase | Three Phase | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Efficiency level (Reg. 1781/2019) | IE2 | IE3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| No. of Poles | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rotation speed [mim-1] | ≈ 2850 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Insulation Class | F | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Protection degree (CEI EN 60034-5) | IP 44 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power rating | [kW] | 0.55 ÷ 1.5 | 0.55 ÷ 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| [HP] | 0.75 ÷ 2 | 0.75 ÷ 5.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Frequency [Hz] | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voltage [V] | 230 ±10% | 230/400 ±10% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Capacitor | Built in | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Over load protection | Built in | Provided by the user | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Casing material | Aluminium | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Base material / Motor support | Cast iron / Plastic foot | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimensions of cable entry | PG11 – PG13.5 – G 1/2 – M16x1.5 – M20x1.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

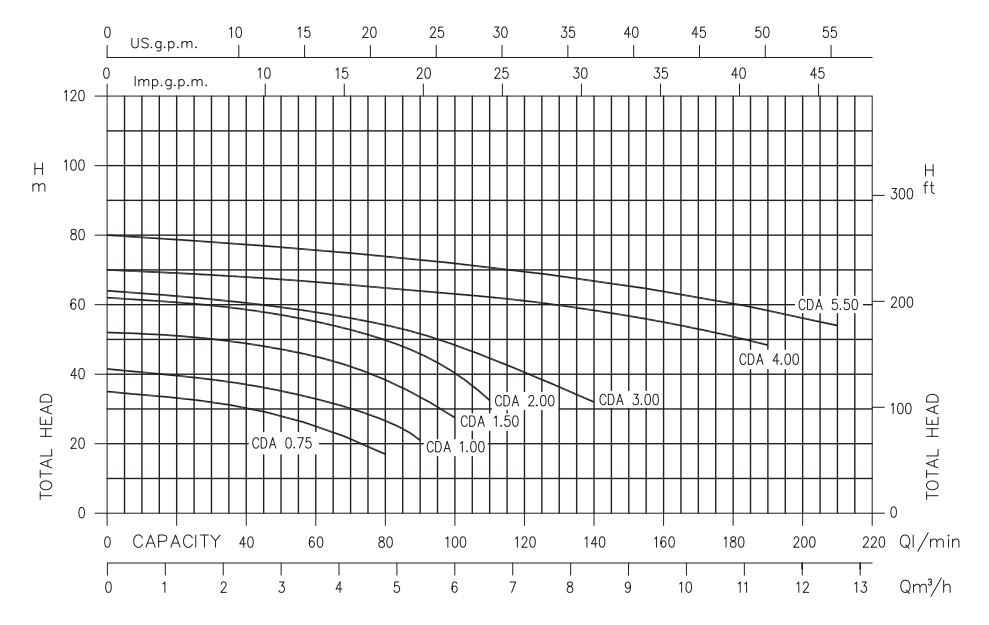

| Pump type | Q=Capacity | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l/min 0 | 20 | 40 | 50 | 80 | 90 | 100 | 110 | 140 | 170 | 190 | 210 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Single Phase | Three Phase | m³/h 0 | 1.2 | 2.4 | 3 | 4.8 | 5.4 | 6.6 | 6.6 | 8.4 | 10.2 | 11.4 | 12.6 | |||||||||||||||||||||||||||||||||||||||||||||||
| H=Total manometric head in meters | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CDA 0.75 M | CDA 0.75 T | 35 | 33 | 30.2 | 27.9 | 17 | – | – | – | – | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||
| CDA 1.00 M | CDA 1.00 T | 41.5 | 39.5 | 37 | 35.2 | 27 | 21 | – | – | – | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||
| CDA 1.50 M | CDA 1.50 T | 52 | 50.8 | 48.8 | 47.1 | 38.4 | 33.4 | 27.5 | – | – | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||
| CDA 2.00 M | CDA 2.00 T | 62 | 60.5 | 58.6 | 56.9 | 49.8 | 46.5 | 40.3 | 32.5 | – | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||
| – | CDA 3.00 T | 64 | – | 60.5 | 59.3 | 54.1 | 51.6 | 48.4 | 44.6 | 32 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||
| – | CDA 4.00 T | 70 | – | – | 67 | 64.8 | 63.9 | 62.5 | 62 | 58 | 53.5 | 48 | – | |||||||||||||||||||||||||||||||||||||||||||||||
